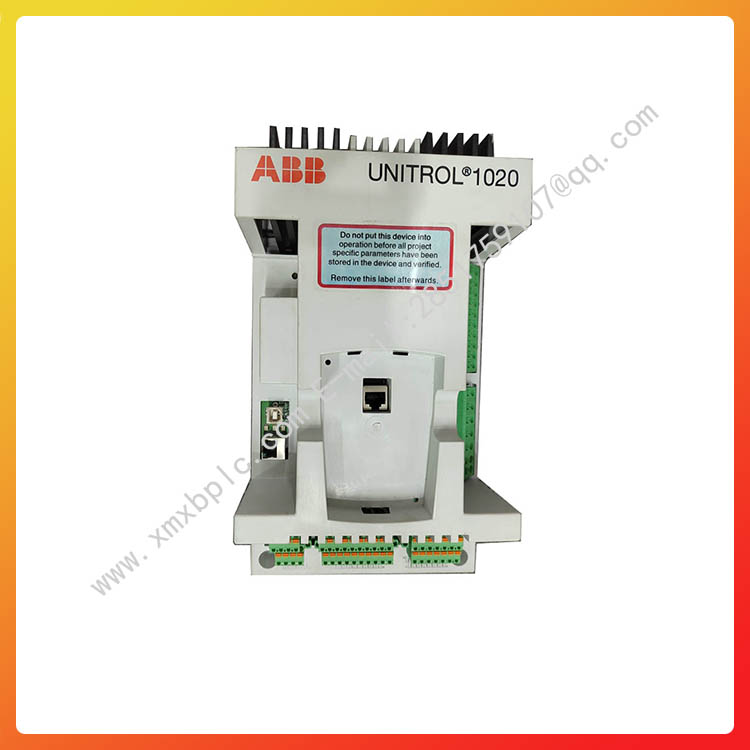

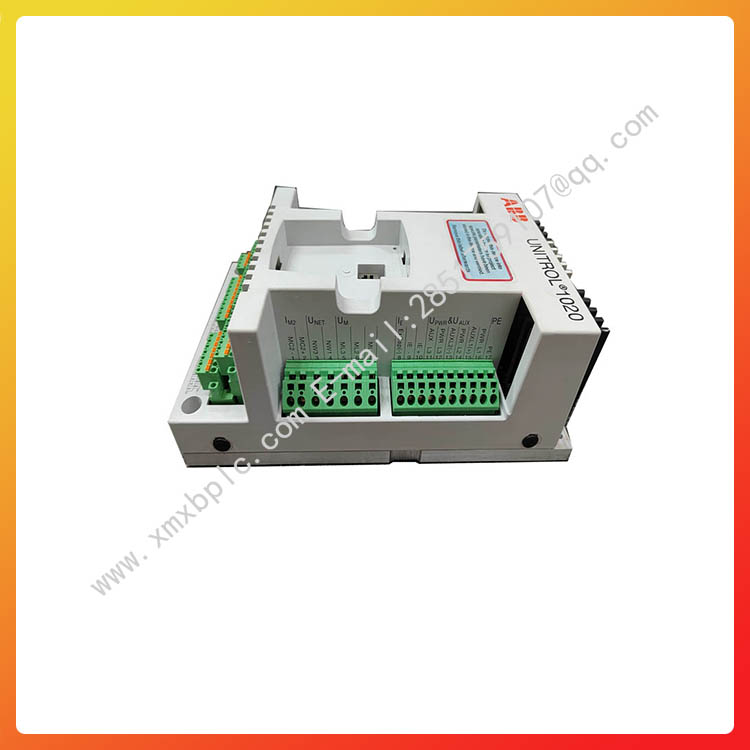

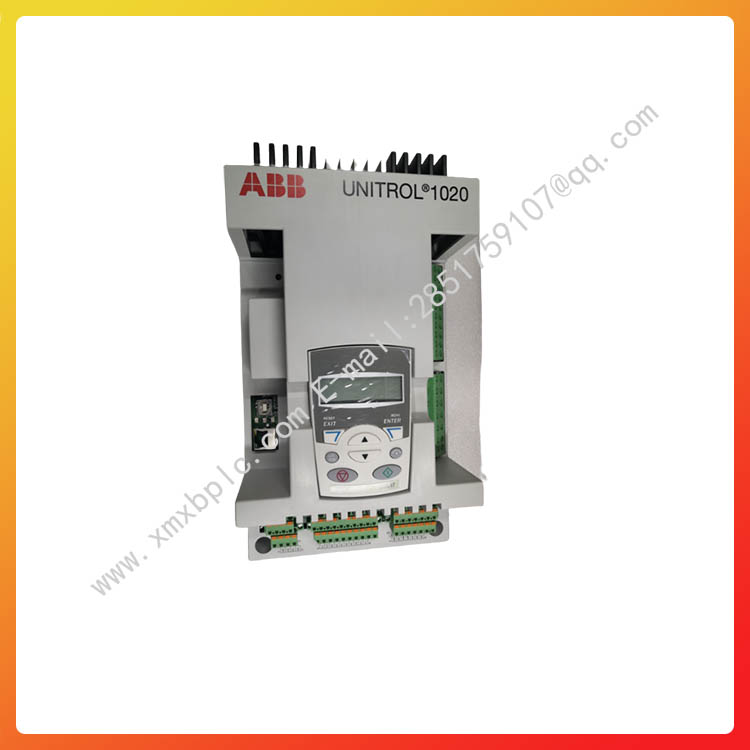

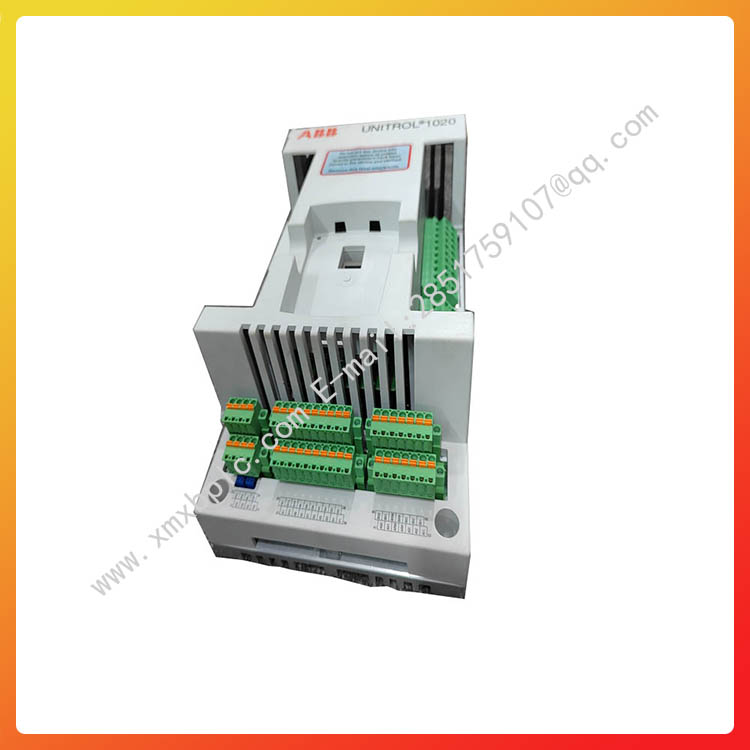

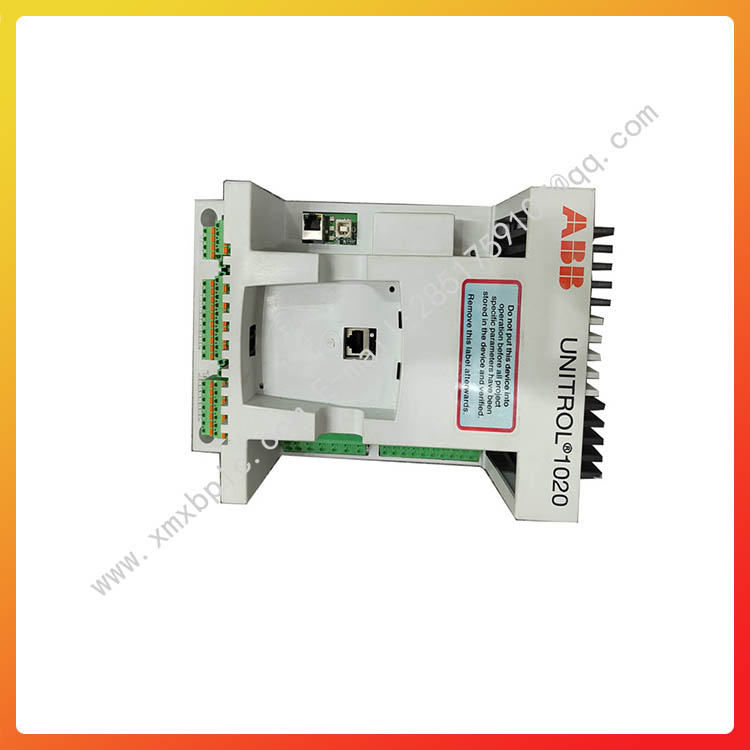

UNITROL^® 1020

UNITROL 1020是UNITROL1000系列中为中小型同步发电机和工业设备设计的电压调节器。UNITROL 1020结合了性能控制和简单设计的电源电路。

UNITROL 1020是一个强大的小型间接励磁系统，内建支持双频道，用于并行运行机组中的先进的负载分配，旋转二极管监控，自动同步和多种一体化通信选项。

UNITROL 1020是UNITROL 1000系列中设计用于中小型的同步发电机和工业机器的电压调节器。基于先进的微处理器技术和允许用于持续操作的电流输出高达10ADC的IGBT半导体器件。UNITROL 1020可在严苛条件和不同温度范围下进行高性能工作，并且完全符合DNV和UL标准。UNITROL 1020相较于之前的版本的额外特点是以太网,USB连接，数据和事件记录和许多新的功能。
机械安装 有关机械安装的详细信息，请参阅用户手册。 AVR必须安装在干燥、无尘且不含任何挥发性气体、酸性烟雾或类似危害的室内区域。 检查安装区域并参考技术数据，以确保： • 高环境温度处于允许范围内。 • 振动受到限制，且在允许的等级内。 • 防护等级和污染程度均合适。 • EMC环境合适。 安装要求： • 垂直安装AVR，以确保正常冷却。 • 可用空间要求： • AVR上方50 mm • AVR下方20 mm • AVR左右两侧10 mm • 确保AVR周围有足够的冷却气流。 • 确保其他设备不会向AVR吹送热气。 • AVR设计为通过适当的硬件安装到安装板上。 • 确保使用接地线(≥4 mm2 )穿过安装孔，将AVR的框架以电气(PE)接地方式固 定到安装板上。使用齿形垫圈实现良好的电气接地。 安装步骤： 1. 请参考安装孔尺寸图。 2. 在安装板上钻出适当的孔。 3. 用合适的硬件（例如M6螺钉）以10 Nm的扭矩将AVR固定到安装板上。安装孔 的直径为6.5 mm。 4. 确保安装板与AVR之间的接地状况良好。安装板必须电气接地(PE)。
调试 有关调试的详细说明，请参阅用户手册。 调试步骤概述： 1. 确保所有连接正确、安全。 2. 将配置文件下载到AVR。确保参数正确无误。 3. 检查数字和模拟I/O是否处于静止状态。 4. 在电机的以下工况下测试： a) 静止 • 测量励磁机定子绕组的电阻。 b) 空载 • 将电机速度增至额定值。 • 手动模式下启动励磁，增加手动设定点，直至机端电压达到50%。 • 利用CMT 1000验证AVR的测量值，并将其与使用的其他设备(如保护装置 )进行比较。 • 增加设定点，直至电机电压达到100%，然后利用AVR调试向导调试AVR。 • 在手动模式和自动模式下执行阶跃响应测试以检验性能。 c) 机器并网 • 预选自动模式（电压调节器)。 • 增加自动设定点以验证IM 测量的极性。Q 必须增加。 d) 在手动模式和直接VAR调节器模式下执行阶跃响应测试以检验性能。 5. 终调试 a) 保存AVR上的参数，用CMT 1000验证状态。 b) 为项目文档保存备份文件。
